差动保护：深入解析其原理与重要作用

差动保护作为电力系统中的一种重要保护方式，广泛应用于发电机、变压器、母线以及线路等设备的保护中。其基本原理基于基尔霍夫电流定律，即在一个闭合回路中，任意时刻流入节点的电流之和等于流出该节点的电流之和。当被保护设备发生故障时，流入和流出的电流将不再平衡，从而产生差动电流，差动保护装置即根据此原理判断故障并动作。

差动保护的作用主要体现在快速、准确地切除故障设备上，确保电力系统的稳定运行。当设备内部发生短路故障时，短路电流往往非常大，如果不及时切除，不仅会损坏设备本身，还可能对整个电力系统造成冲击，甚至引发更大范围的停电事故。而差动保护由于具有高度的灵敏性和选择性，能够在极短的时间内识别并切除故障设备，从而有效避免事故的扩大。

在具体应用上，差动保护的实现方式有多种，如电流差动保护、电压差动保护以及功率差动保护等。其中，电流差动保护是最常用的一种。它通过在设备两侧的电流互感器上分别取得电流信号，然后将这两个信号进行比较。在正常情况下，由于电流互感器变比相同且接线正确，两侧电流之和应为零（或接近零）。但当设备内部发生故障时，故障电流将产生不平衡，使得两侧电流之和不再为零，这个不平衡的电流即为差动电流。差动保护装置通过检测这个差动电流的大小和方向来判断故障是否发生，并决定是否动作。

除了电流差动保护外，电压差动保护在某些场合也得到了应用。它主要利用电压互感器取得设备两侧的电压信号进行比较。当设备内部发生接地故障时，故障点电压将发生变化，导致两侧电压不再平衡。电压差动保护装置根据这个不平衡电压来判断故障是否发生。然而，由于电压互感器的误差和接线方式的影响，电压差动保护的灵敏性和选择性相对较低，因此在实际应用中受到一定限制。

功率差动保护则是另一种较为特殊的差动保护方式。它利用功率测量元件取得设备两侧的功率信号进行比较。在正常情况下，两侧功率之和应为零（或接近零）。但当设备内部发生故障时，故障功率将产生不平衡，导致两侧功率之和不再为零。功率差动保护装置根据这个不平衡功率来判断故障是否发生。然而，由于功率测量元件的复杂性和成本问题，功率差动保护在实际应用中并不广泛。

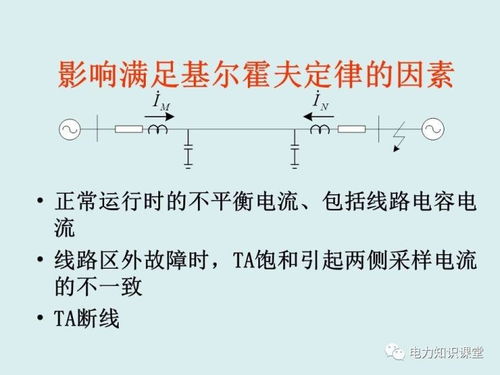

差动保护在实际应用中还需要考虑一些问题，如电流互感器的饱和问题、接线方式的正确性以及保护装置本身的可靠性等。电流互感器的饱和会导致其传变特性恶化，使得传变到二次侧的电流波形发生畸变，从而影响差动保护的正确判断。因此，在选择电流互感器时需要考虑其饱和特性，并在安装和使用过程中注意防止其饱和。此外，接线方式的正确性也是影响差动保护性能的重要因素之一。如果接线方式不正确，将会导致电流互感器二次侧的电流信号不匹配，从而产生误动作或拒动作。因此，在安装差动保护装置时需要严格按照设计要求进行接线，并进行必要的校验和测试。

为了提高差动保护的可靠性和准确性，现代电力系统中的差动保护装置通常采用微机型保护装置。这些保护装置具有高度的智能化和自动化水平，能够实时采集、处理和分析电流、电压等信号，并根据预设的保护逻辑进行判断和动作。同时，它们还具有丰富的故障录波、事件记录和信息通信等功能，方便运维人员对故障进行定位和分析。此外，随着智能电网的发展和应用，差动保护装置也逐渐具备了自适应保护、网络保护和远方控制等先进功能，能够更好地适应电力系统的运行需求和发展趋势。

在具体应用中，差动保护还需要与其他保护方式相互配合和协调。例如，在发电机保护中，差动保护通常与过电流保护、接地保护等相结合，形成完整的保护方案。在变压器保护中，差动保护则与瓦斯保护、过电流保护等相配合，共同保障变压器的安全运行。在母线保护和线路保护中，差动保护也发挥着重要作用，与其他保护方式一起构成电力系统的主保护和后备保护。

总之，差动保护作为电力系统中的一种重要保护方式，具有高度的灵敏性和选择性，能够快速、准确地切除故障设备，确保电力系统的稳定运行。在实际应用中，需要注意电流互感器的选择和使用、接线方式的正确性以及保护装置本身的可靠性等问题，以提高差动保护的可靠性和准确性。同时，随着智能电网的发展和应用，差动保护装置也需要不断升级和改进，以适应电力系统的运行需求和发展趋势。通过不断优化和完善差动保护技术，可以进一步提高电力系统的安全性和稳定性，保障电力供应的可靠性和质量。
