怎样轻松实现CAD图纸到JPG图片的转换？

如何将CAD图纸转换成JPG？详细步骤与多种方法解析

在工程设计、建筑绘图等领域，CAD（计算机辅助设计）图纸是不可或缺的工具。然而，有时我们需要将这些专业的CAD图纸转换成更通用的JPG格式，以便在网页、报告或演示文稿中使用。本文将详细介绍如何将CAD图纸转换成JPG，包括使用CAD软件自带功能、第三方转换工具以及在线转换服务等多种方法。

一、使用CAD软件自带功能转换

大多数CAD软件，如AutoCAD、MicroStation等，都提供了将图纸导出为JPG格式的功能。以下以AutoCAD为例，介绍具体步骤：

1. 打开CAD图纸：

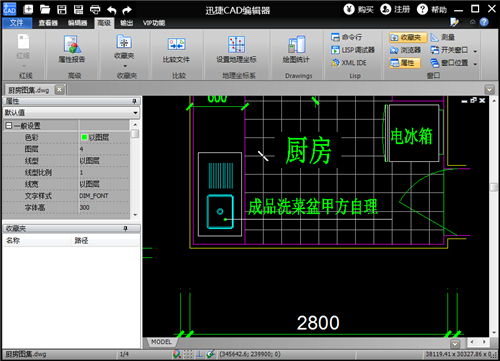

首先，启动AutoCAD并打开你需要转换的图纸文件。确保图纸已完整加载，所有图层和对象都已正确显示。

2. 设置打印参数：

在AutoCAD中，选择“文件”菜单下的“打印”选项，或者使用快捷键Ctrl+P。在弹出的打印对话框中，选择“打印机/绘图仪”选项卡，然后选择一个虚拟打印机（如“PublishToWeb JPG.pc3”），这个虚拟打印机专门用于将图纸导出为JPG格式。

3. 选择图纸尺寸和打印区域：

在“图纸尺寸”选项卡中，选择合适的图纸尺寸。在“打印区域”选项卡中，你可以选择“窗口”来手动选择图纸中的打印区域，或者使用“范围”来打印整个图纸。

4. 设置JPG输出参数：

在“打印设置”选项卡中，你可以设置JPG文件的分辨率（DPI），通常建议选择300DPI以获得较高的图像质量。此外，你还可以设置图像的颜色模式（如彩色或黑白）、背景颜色等。

5. 开始打印/导出：

设置好所有参数后，点击“确定”按钮开始打印/导出过程。AutoCAD将自动将图纸转换为JPG格式，并保存在你指定的位置。

二、使用第三方转换工具

除了CAD软件自带的功能外，还有许多第三方转换工具可以帮助你将CAD图纸转换为JPG格式。这些工具通常具有更直观的用户界面和更多的自定义选项。以下是一些常用的第三方转换工具及其使用方法：

1. CAD看图王：

CAD看图王是一款专业的CAD图纸查看和转换工具。它支持多种CAD文件格式，包括DWG、DXF等，并能轻松地将这些文件转换为JPG格式。

下载并安装CAD看图王。

打开CAD图纸：在CAD看图王中打开你需要转换的图纸文件。

选择导出格式：在菜单栏中选择“文件”->“导出”->“导出为图片”。

设置导出参数：在弹出的对话框中，选择JPG作为导出格式，并设置图像的分辨率、颜色模式等参数。

保存JPG文件：选择保存位置并命名文件后，点击“保存”按钮完成导出过程。

2. 风云CAD转换器：

风云CAD转换器是一款功能强大的CAD文件格式转换工具，支持CAD与多种常见图片格式之间的转换。

下载并安装风云CAD转换器。

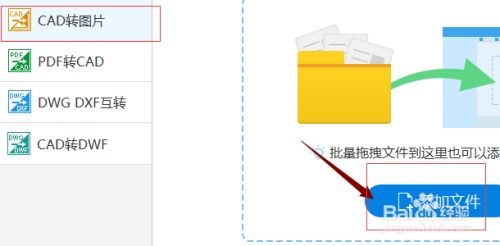

添加CAD图纸：在软件主界面上点击“添加文件”按钮，选择你需要转换的CAD图纸文件。

选择输出格式：在“输出格式”选项卡中选择JPG格式。

设置输出参数：根据需要设置图像的分辨率、颜色模式等参数。

开始转换：点击“开始转换”按钮，风云CAD转换器将自动将CAD图纸转换为JPG格式并保存在指定位置。

三、使用在线转换服务

如果你不想安装额外的软件或插件，还可以选择使用在线转换服务来将CAD图纸转换为JPG格式。这些服务通常不需要注册或登录即可使用，而且支持多种CAD文件格式和输出格式。以下是一些常用的在线转换服务及其使用方法：

1. Convertio：

Convertio是一款功能强大的在线文件格式转换工具，支持超过300种不同的文件格式之间的转换。

访问Convertio网站：在浏览器中打开Convertio的官方网站。

上传CAD图纸：点击“选择文件”按钮上传你需要转换的CAD图纸文件。

选择输出格式：在“转换为”下拉菜单中选择JPG格式。

开始转换：点击“转换”按钮开始转换过程。转换完成后，你可以下载转换后的JPG文件到本地计算机。

2. Online-Convert：

Online-Convert是另一款流行的在线文件格式转换工具，支持多种CAD文件格式和输出格式的转换。

访问Online-Convert网站：在浏览器中打开Online-Convert的官方网站。

选择转换类型：在首页上选择“CAD转换器”类别下的“CAD到JPG”选项。

上传CAD图纸：点击“选择文件”按钮上传你需要转换的CAD图纸文件。

设置输出参数：根据需要设置图像的分辨率、颜色模式等参数（如果可用）。

开始转换：点击“开始转换”按钮开始转换过程。转换完成后，你可以下载转换后的JPG文件到本地计算机或通过电子邮件接收文件链接。

四、注意事项与常见问题解答

在将CAD图纸转换为JPG格式时，有一些注意事项和常见问题需要注意：

图像质量：JPG是一种有损压缩格式，因此在转换过程中可能会损失一些图像质量。为了确保获得高质量的JPG文件，建议在转换时选择较高的分辨率（如300DPI）。

文件大小：JPG文件的大小取决于图像的分辨率和颜色深度等因素。如果转换后的JPG文件过大，你可以通过降低分辨率或调整颜色深度来减小文件大小。

版权问题：在将CAD图纸转换为JPG格式并分享给他人之前，请确保你拥有图纸的版权或已获得版权所有者的授权。

兼容性问题：不同的CAD软件和第三方转换工具可能具有不同的兼容性和功能限制。在选择转换工具时，请确保它支持你需要转换的CAD文件格式和输出格式。

综上所述，将CAD图纸转换为JPG格式有多种方法可供选择，包括使用CAD软件自带功能、第三方转换工具和在线转换服务等。你可以根据自己的需求和偏好选择合适的方法来完成转换过程。希望本文能对你有所帮助！
