揭秘：轻松掌握电路板元件识别技巧

在现代电子设备中，电路板（PCB）是连接和支撑各种电子元器件的核心部件。通过识别电路板上的元件，我们可以更好地理解电子设备的工作原理，甚至进行简单的维修和升级。那么，怎样识别电路板上的元件呢？下面，我们将从元件的种类、标识方法以及识别技巧等方面，为您详细介绍。

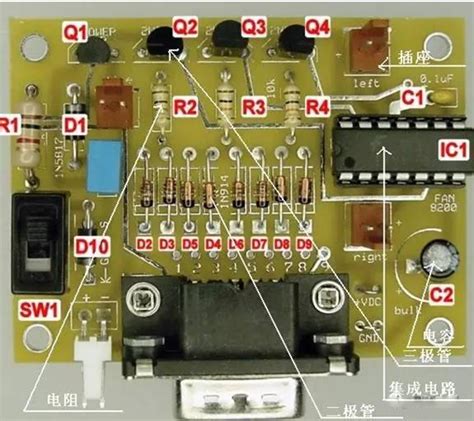

元件的种类

电路板上的元件种类繁多，但大致可以分为以下几类：

1. 电阻：用于限制电流，通常用于分压或限流。电阻器在电路板上通常以色环或数字来表示其阻值。

2. 电容：用于储存电能，并在电路中起到滤波、耦合等作用。电容器通常包括容量值、耐压值等标识。

3. 电感：主要用于滤波、振荡、延迟、陷波等电路，通俗地说就是“通直流，阻交流”。电感器通常会在其上标明电感量和误差等参数。

4. 二极管与晶体管：二极管具有单向导电性，晶体管则用于放大或开关电流。在电路板上，它们通常有明显的正负极或三个引脚（对于晶体管）。

5. 集成电路（IC）：将多个电子元件集成在一块硅片上，完成特定的电路功能。IC通常有多个引脚，每个引脚都有其特定的功能。

此外，还有变压器、晶体、可变电阻器、可变电容器、连接器、开关、熔断器、继电器等特殊元件。这些元件在电路板上各司其职，共同维持电子设备的正常运行。

元件的标识方法

电路板上的元件通常都有相应的标识，这些标识提供了关于元件的重要信息，如型号、规格、生产厂家等。以下是几种常见的标识方法：

1. 直接印在元件本体上：对于电阻、电容和电感等被动元件，它们的标识通常直接印在元件本体上。电阻常用色环或数字表示阻值，电容则包括容量值、耐压值等，电感器标明电感量和误差等参数。

2. 型号和规格：对于二极管、晶体管和IC等主动元件，除了型号和规格外，还可能会有生产厂家的标识。这些标识通常清晰明了，便于识别。

3. 电路图对照：电路图通常会详细标注每个元件的类型和参数。通过与电路图对照，我们可以更容易地识别出电路板上的元件。

识别技巧

要准确识别电路板上的元件，我们需要掌握一些识别技巧。以下是一些实用的方法：

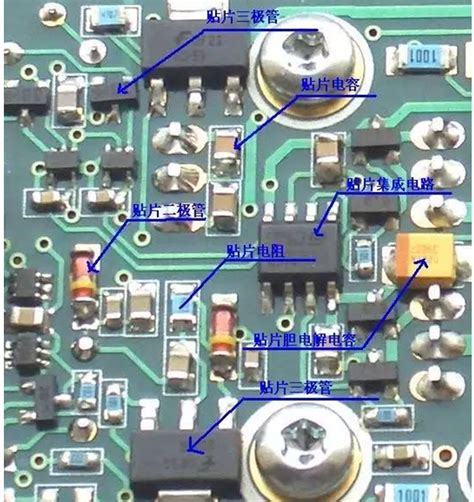

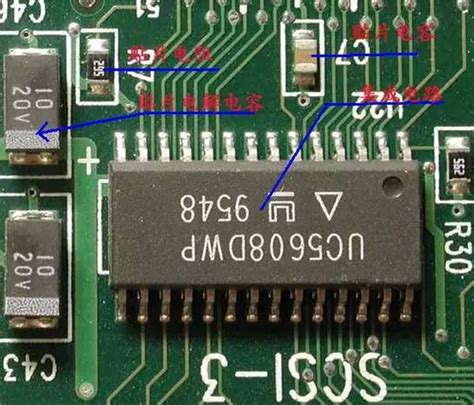

1. 通过外观识别：不同的元件在外观上有所不同。例如，电阻通常为圆柱形，电容则可能有不同的形状和颜色（如电解电容通常比其他类型的电容更大，并且顶部有一个明显的正负极标记），而IC则通常是一个黑色或棕色的方形小块。通过观察元件的形状、颜色和大小，我们可以初步判断其类型。

2. 通过标识识别：如前所述，元件上通常会有标识来提供关于其参数和规格的信息。学会解读这些标识是识别元件的关键。例如，电阻通常用色环表示阻值，电容和电感也有类似的标识方法。对于集成电路等复杂元件，我们可以通过其型号和引脚排列来识别。

3. 使用专业工具：如万用表等测试工具可以帮助检测元件的性能和参数，从而辅助识别。万用表可以测量电阻、电压、电流等，帮助我们判断元件的状态和类型。对于一些动态元件，如电感器和电容器，我们还可以通过示波器观察其波形来识别其功能。

4. 参考电路图：电路图通常会详细标注每个元件的类型和参数。在维修或升级电子设备时，我们可以参考电路图来识别电路板上的元件。通过与电路图对照，我们可以更准确地判断元件的类型和位置。

5. 利用元件识别软件：有些专业的软件可以通过拍照识别元件。这些软件通常具有强大的数据库和智能识别算法，能够迅速准确地识别出电路板上的各种元件。

识别实例

为了更好地理解如何识别电路板上的元件，以下是一些识别实例：

1. 电阻：电阻在电路中用“R”加数字表示，如R13表示编号为13的电阻。电阻的单位为欧姆（Ω），倍率单位有千欧（KΩ）、兆欧（MΩ）等。电阻的参数标注方法有直标法、色标法和数标法。其中，色标法最为常见。通过识别电阻上的色环顺序和颜色，我们可以确定其阻值。例如，一个电阻上有四道色环，顺序是红、黑、红、金，那么它的阻值就是2000Ω，误差是±5%。

2. 电容：电容在电路中一般用“C”加数字表示，如C223表示编号为223的电容。电容的特性主要是隔直流通交流。电容的容量大小表示能贮存电能的大小。电容的识别方法与电阻类似，也有直标法、色标法和数标法。电容的基本单位用法拉（F）表示
